[난간몰] 답십리 씨젠의료재단 앞 SB1등급 보도용 차량 방호울타리 설치

서울 동대문구 답십리로에 위치한 씨젠의료재단 본원은 대규모 검진센터로,

내원객과 직원의 유입이 매우 많은 곳입니다.



하지만 주변 도로는 왕복 차량이 빠르게 오가는 도심 구간이며,

특히 회전 교차로가 포함되어 있어 보행자 안전 확보가 무엇보다 시급한 지역입니다.



이에 서울시는 해당 구간을 보행자 안전시설 정비 대상지로 지정하였으며,

난간몰은 서울시 공식 공모를 통해 선정된

SB1등급 차량 방호울타리를 활용해 정밀 시공을 진행했습니다.

---

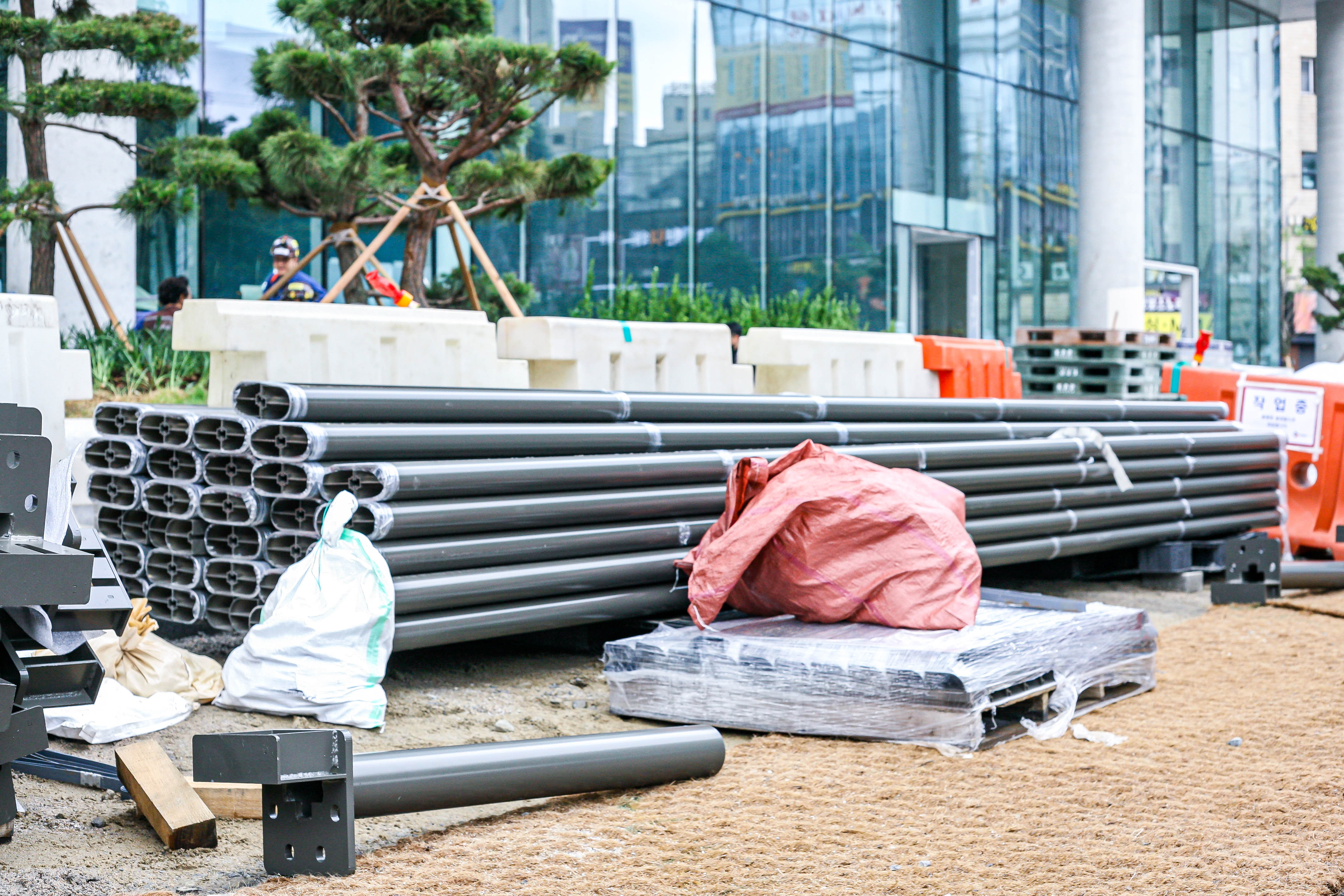

1. 자재 하차 및 준비



본격적인 설치에 앞서 주요 자재를 안전하게 배치합니다.

충격 성능이 중요한 구조물인 만큼 완충 포장된 상태로 운반하며,

작업 동선에 맞춰 구역별로 분리 배치하여 효율적인 시공을 준비합니다.



2. 기둥 위치 설정 및 천공 위치 표시

울타리를 설치할 정확한 위치를 정하는 단계입니다.

기둥을 직접 세워가며 위치를 잡고 연석 위에 볼트 구멍 위치를 표시합니다.



이 과정에서 기둥 간 간격과 일직선 정렬이 결정되므로

시공 전체의 정확도를 좌우하는 핵심 작업입니다.

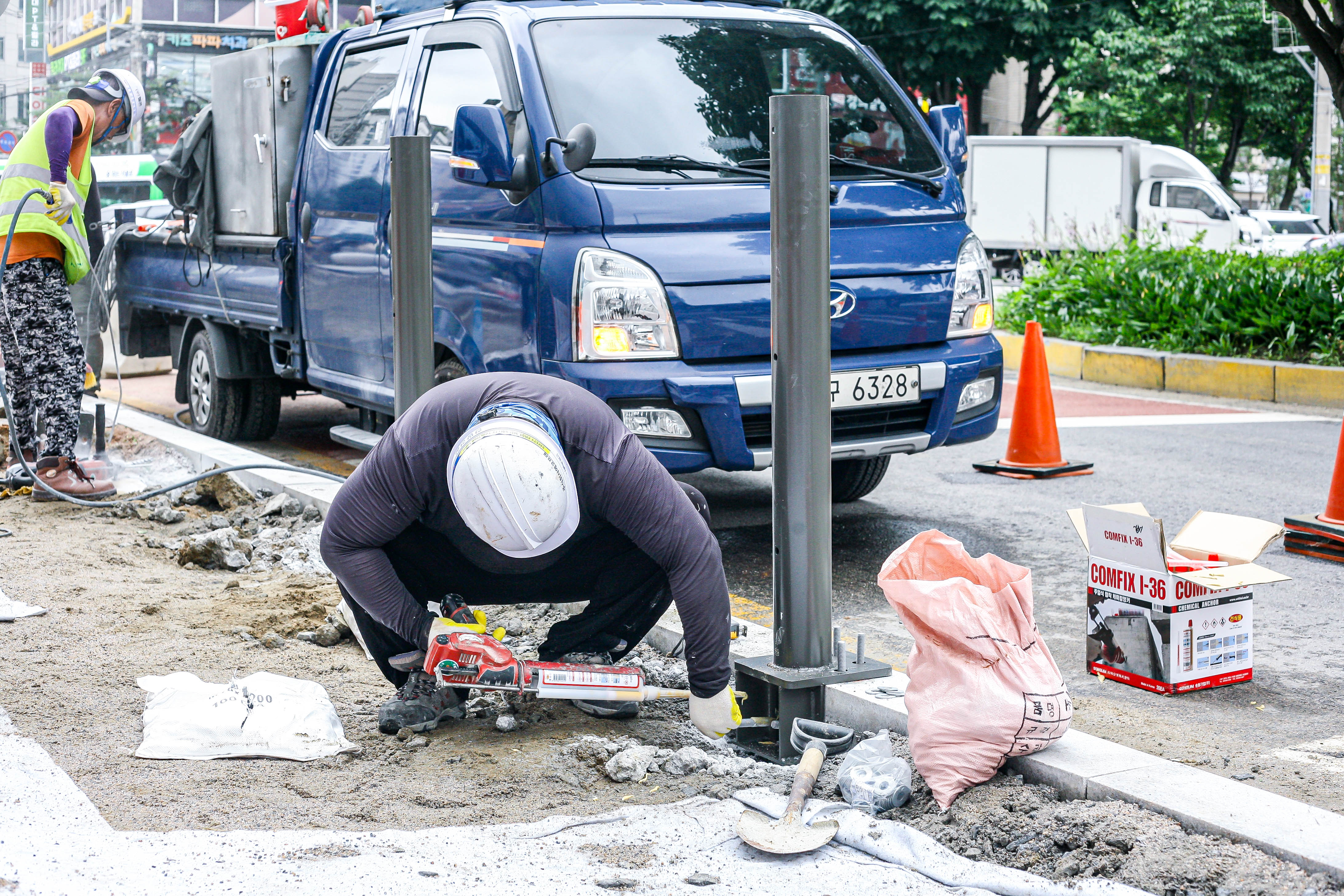

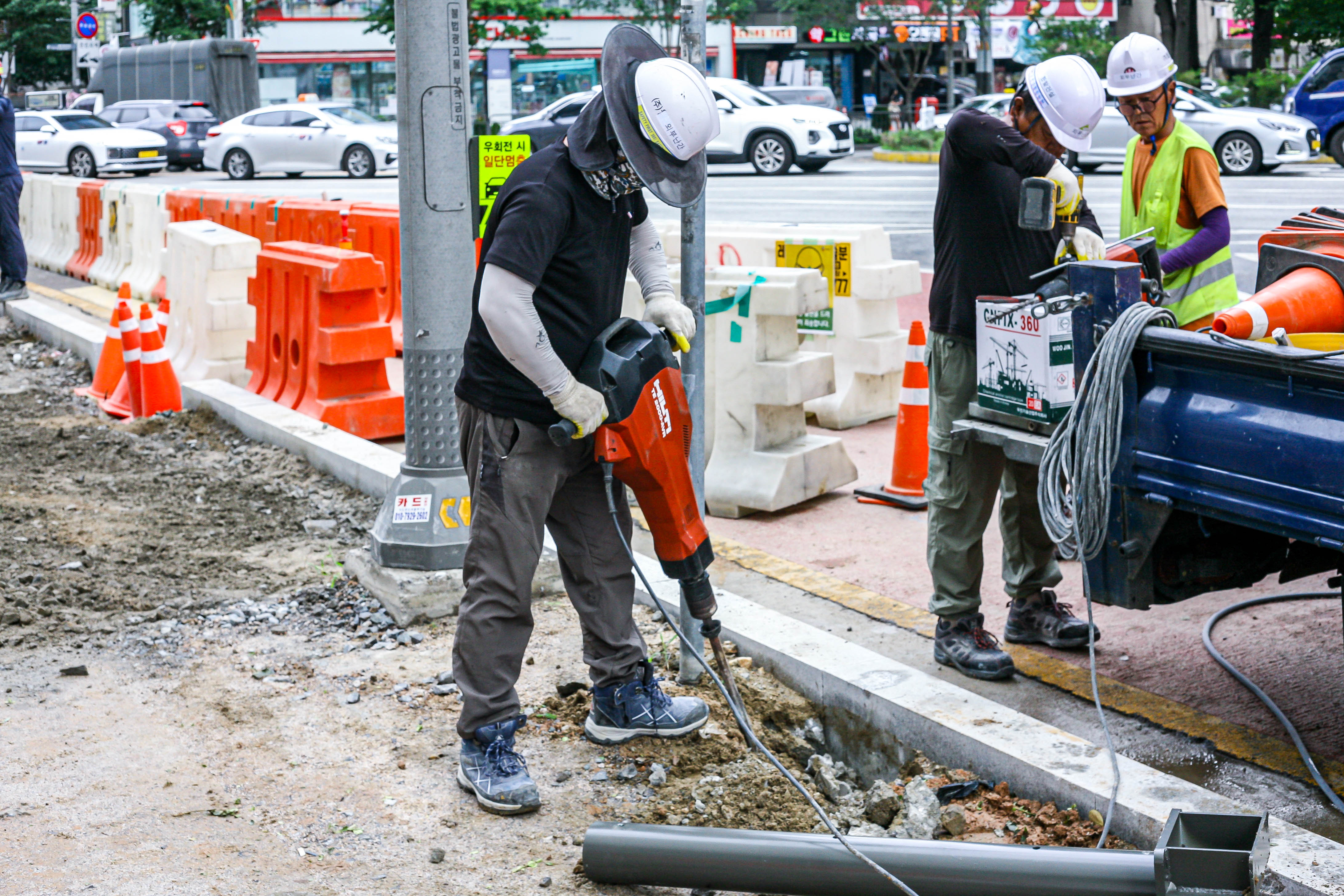

3. 연석 천공 및 내부 정리

전동 드릴을 이용해 연석을 천공합니다.



기둥이 안정적으로 들어갈 깊이를 확보한 뒤,

송풍기와 에어건 등을 사용해 내부의 시멘트 가루와 파편을 완전히 제거합니다.

청소 작업이 완벽해야 추후 고정력이 떨어지지 않습니다.



4. 기둥 수직 조정 및 케미컬 앙카 고정

기둥을 자리에 잡고 전용 볼트와 주입형 케미컬 앙카(액상형)를 병행하여

기초와 기둥을 결속시킵니다.



케미컬 앙카는 경화 후 일반 앙카보다 인발 하중과 내진성이 우수해,

차량 충돌 시에도 구조물이 흔들림 없이 제 자리를 지키도록 돕습니다.

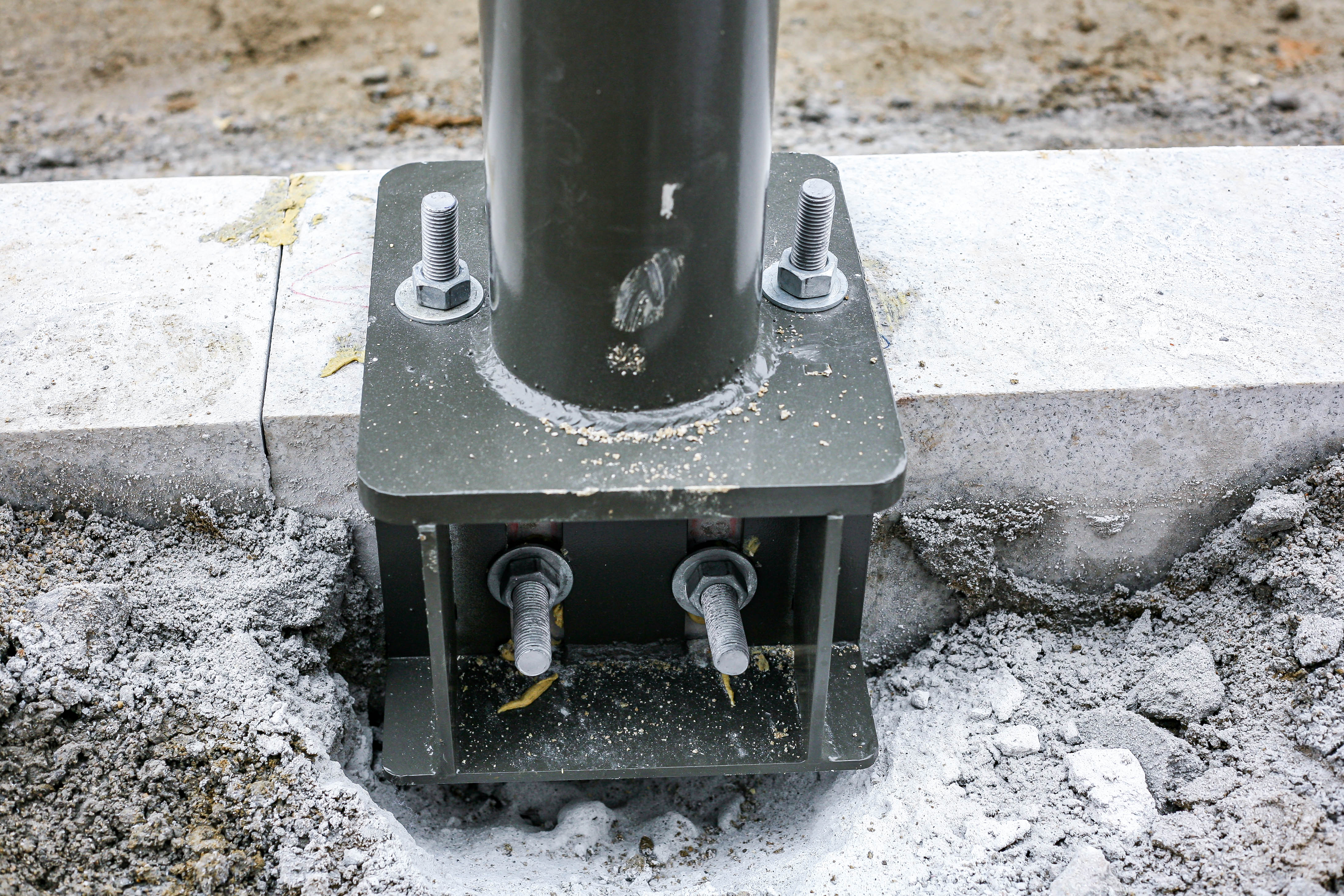

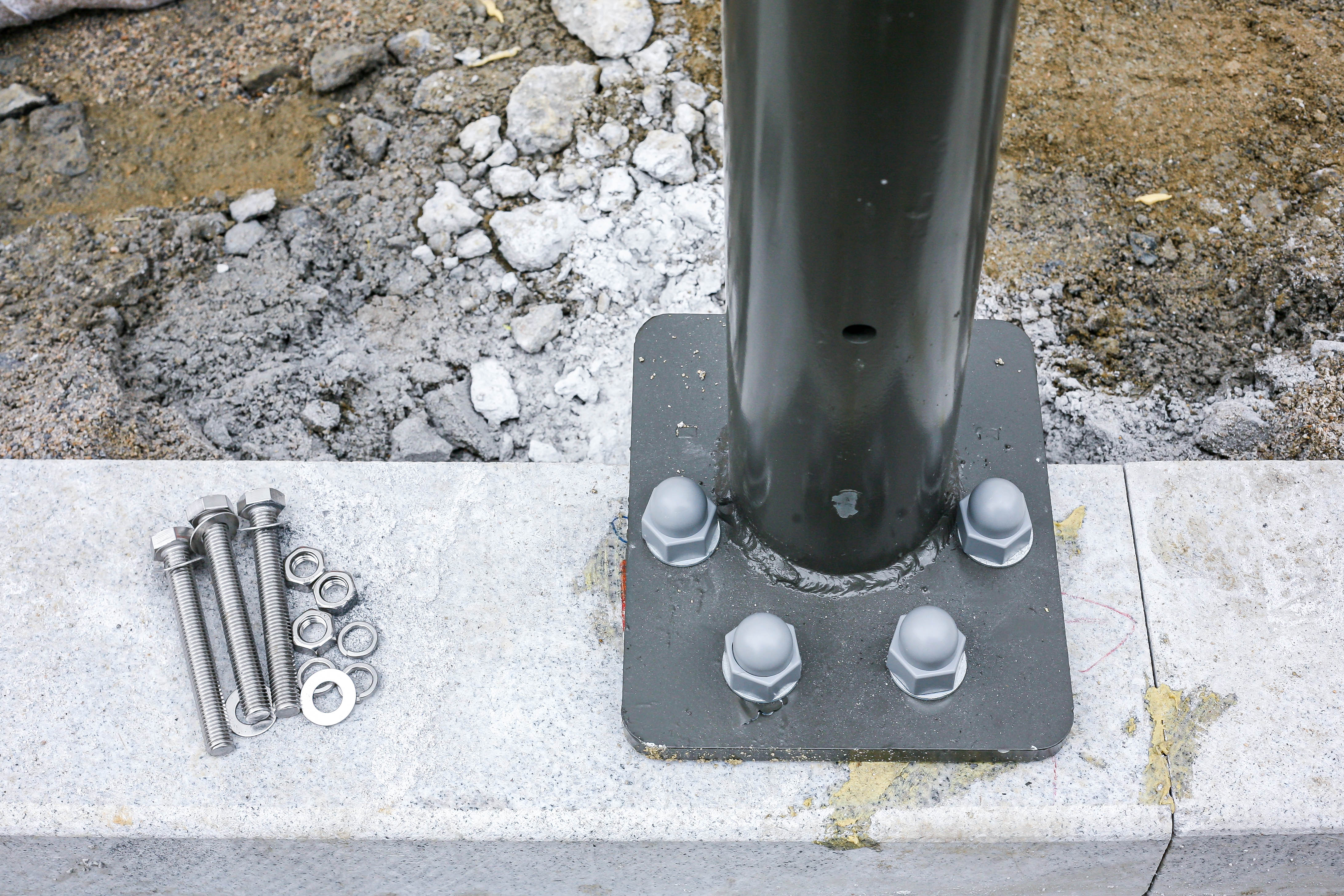

5. 볼트 체결 및 기초 보강 마무리

앙카 고정부가 경화되면 볼트를 균일하게 조여 수직도와 정렬 상태를 최종 점검합니다.

이후 돌출된 앙카 볼트 여분을 절단하고 마감 고무 캡을 씌운 뒤,

기초 플레이트 하단과 바닥 사이 틈에 경화형 고정제를 주입해 양생 과정을 거칩니다.

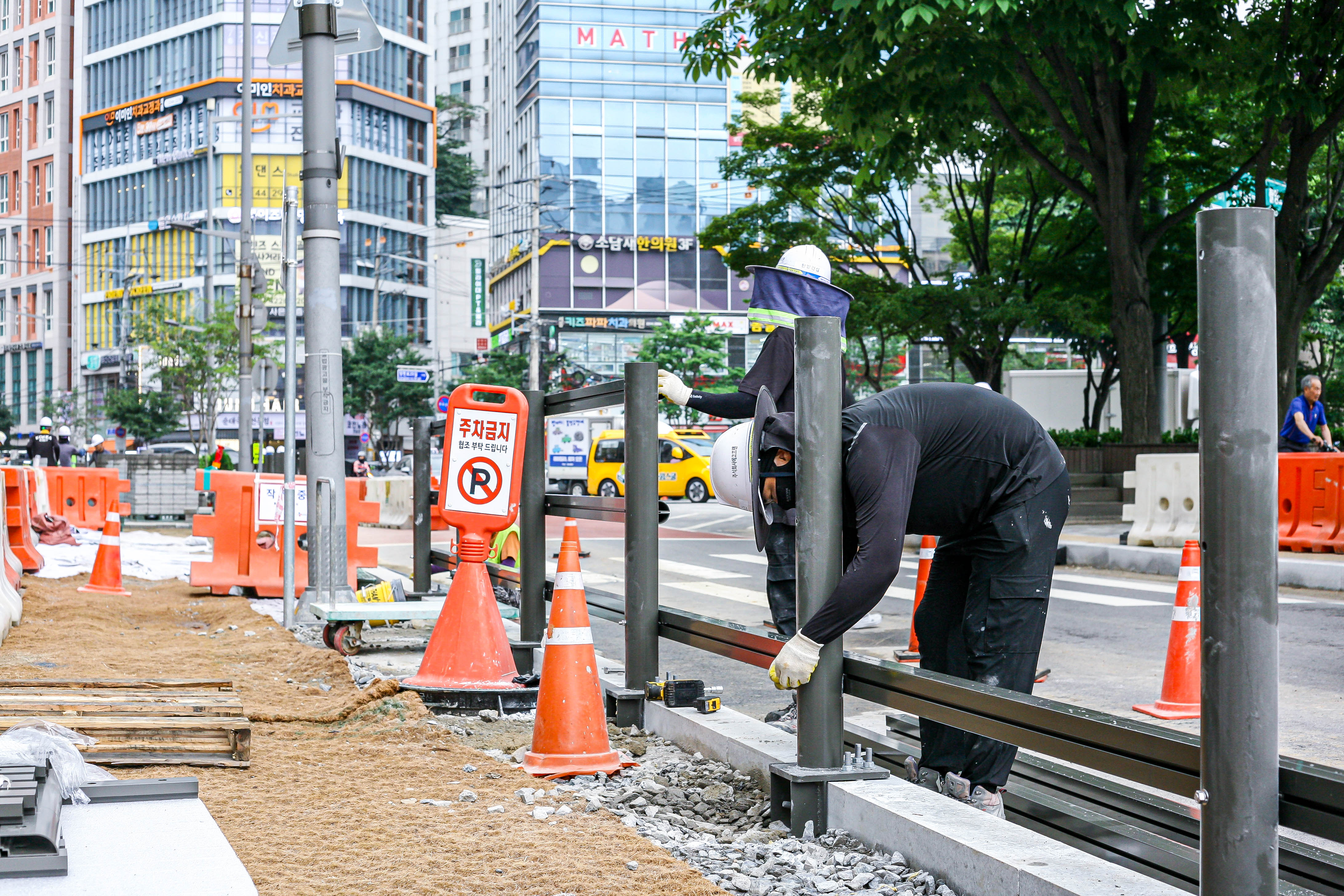

6. 가로보(횡방향 구조재) 설치 및 정밀 가공

기초부가 단단히 고정된 후 각 기둥 사이에 철제 가로보를 연결합니다.

특히 회전 교차로와 같은 곡선 구간에서는 현장 여건에 맞춰 가로보를

정밀하게 절단하고 각도를 조정하여, 구조적 안정성과 시각적 일체감을 동시에 확보합니다.

---

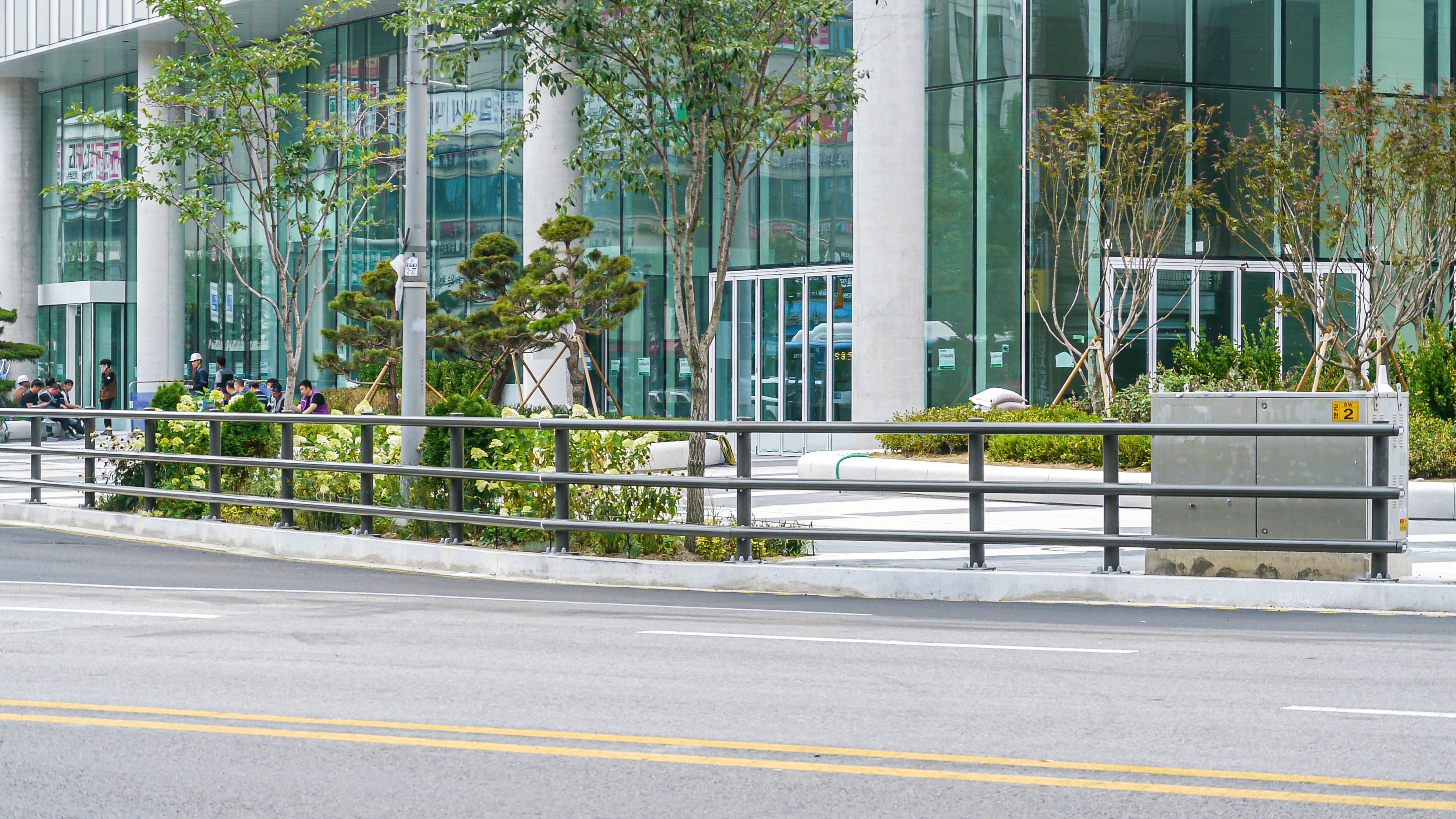

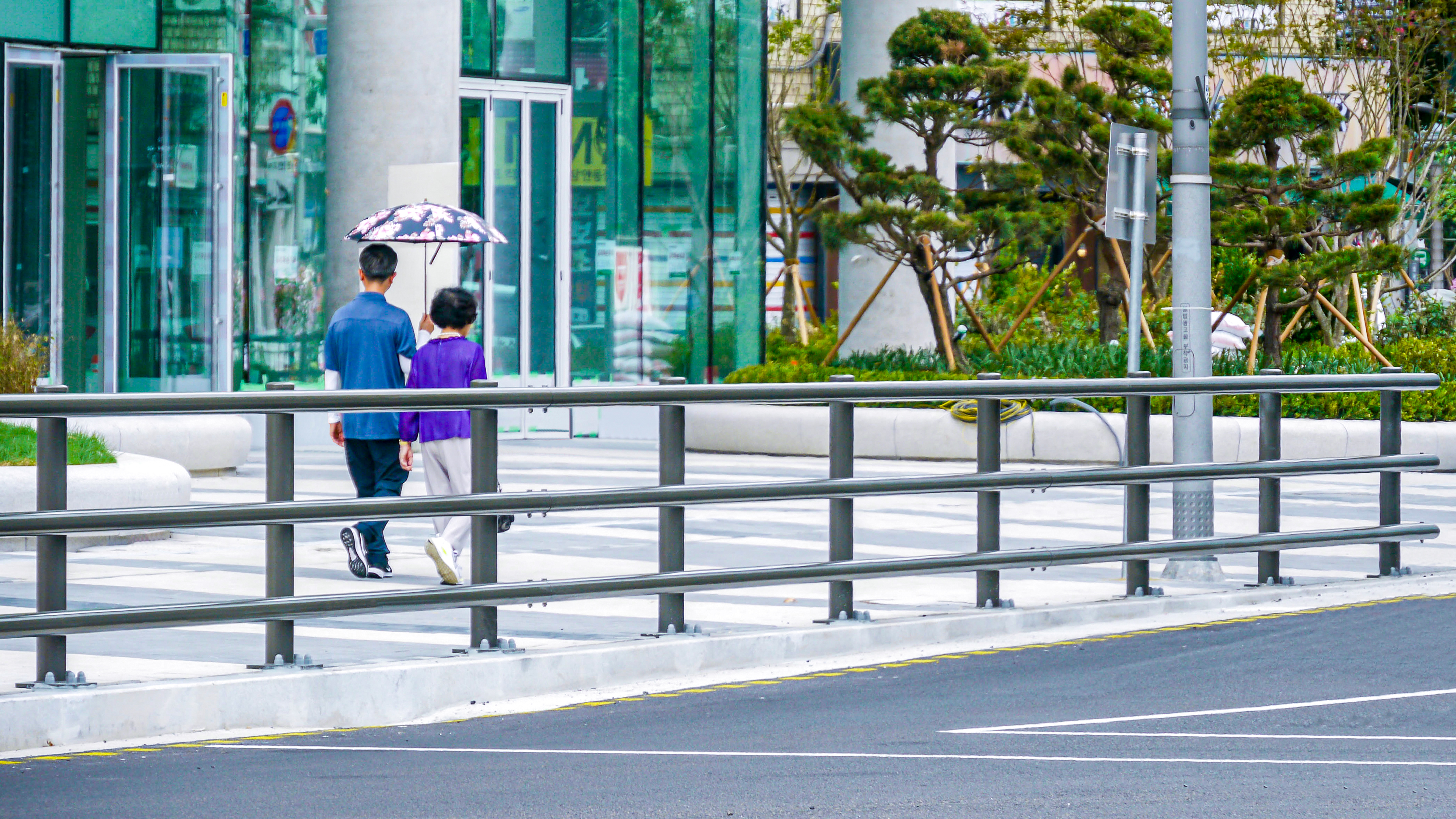

시공 완료: 보행자와 도로의 명확한 분리



모든 설치가 완료된 후 기둥 간 거리, 수직도, 연결 부위 등을 꼼꼼히 최종 점검했습니다.

이번에 설치된 SB1등급 방호울타리는 대형 차량이 55km/h의 속도로 15도 각도에서 충돌해도

무너지지 않도록 설계된 고강도 안전시설입니다.



서울시 공식 공모를 통해 검증된 제품인 만큼,

보행자에게는 심리적 안정감을 주고 운전자에게는

명확한 경계를 제시하여 도심 보행 환경의 질을 한 단계 높였습니다.

---
